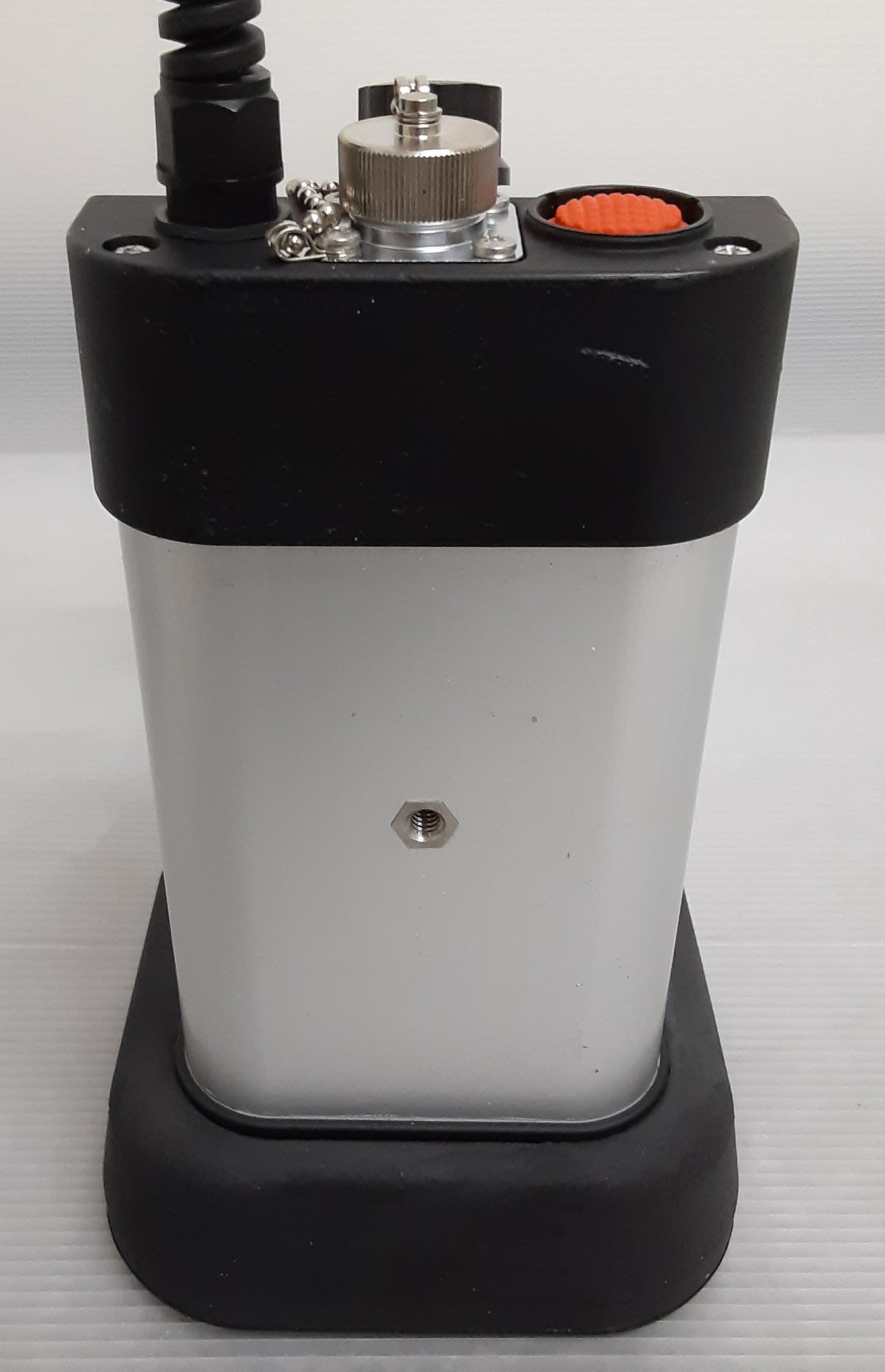

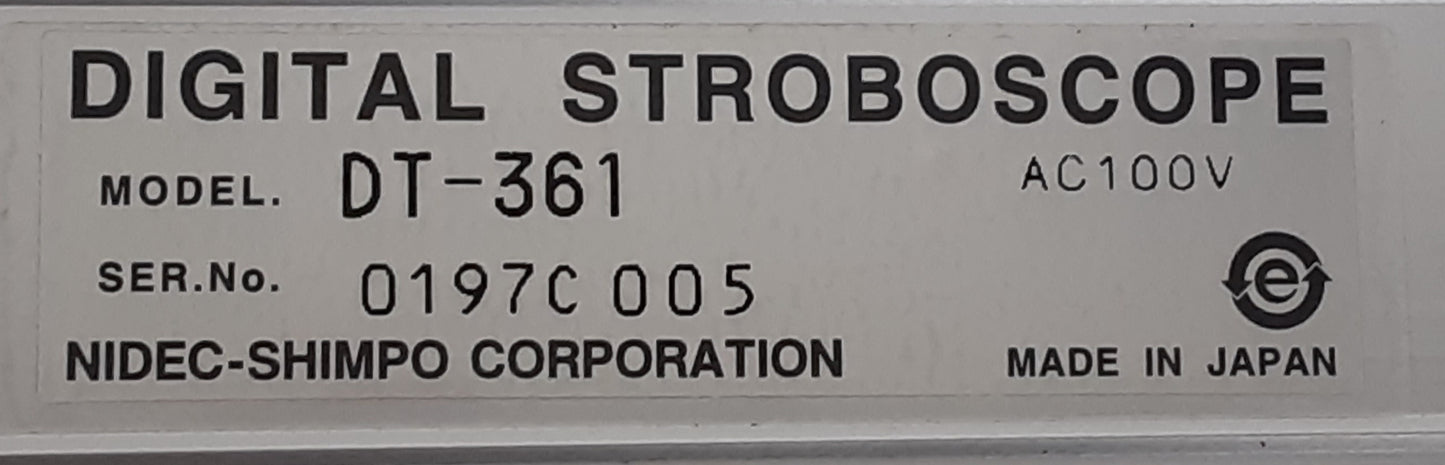

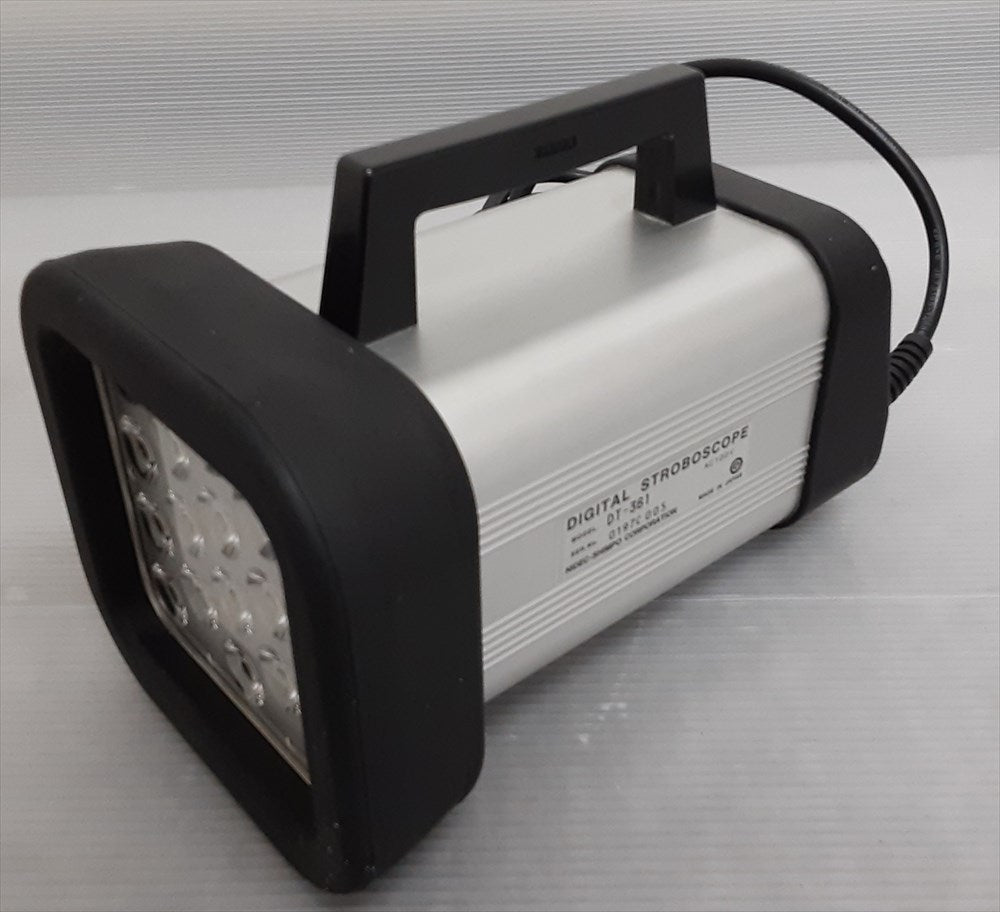

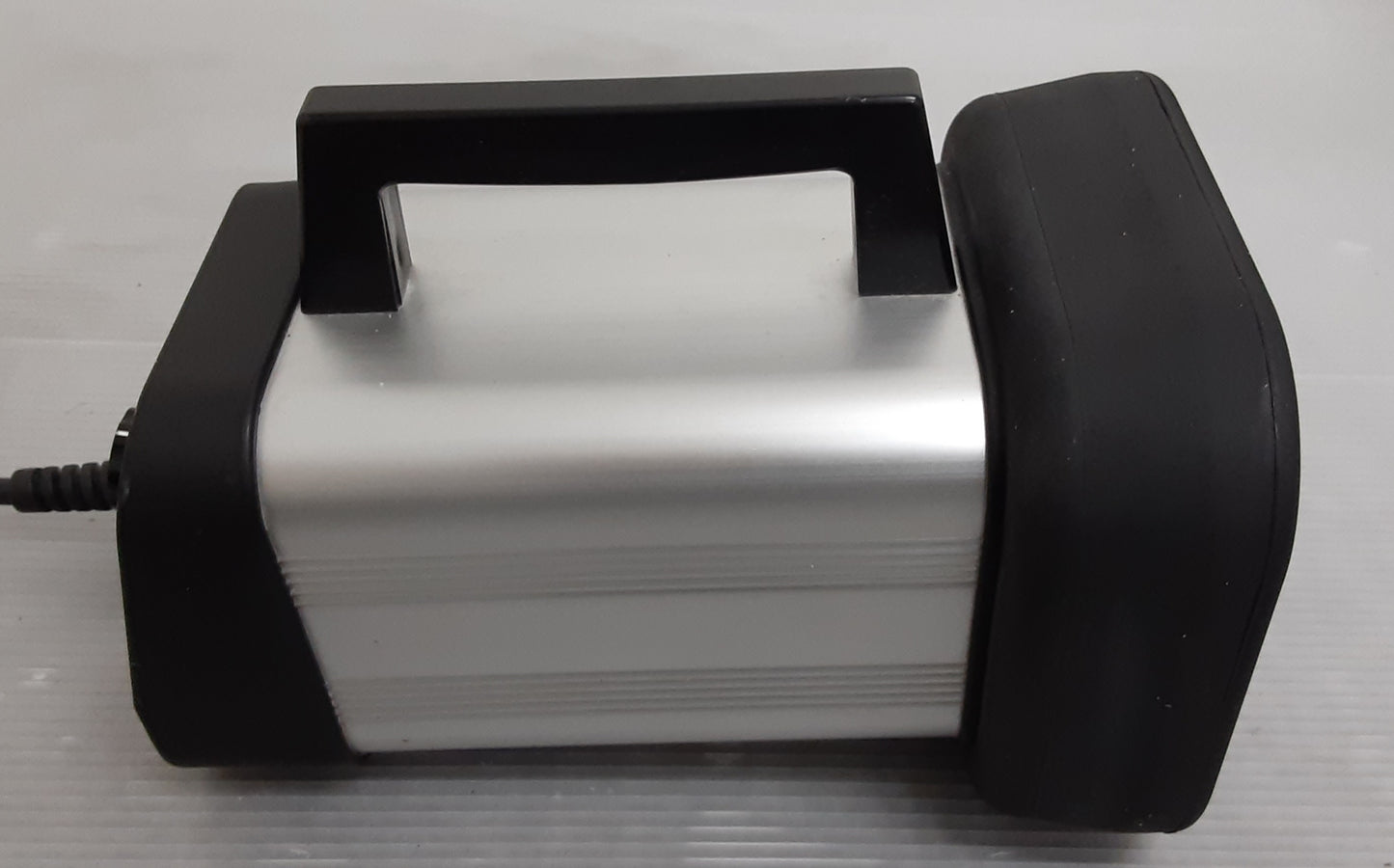

日本電産シンポ(NIDEC)製 LEDストロボスコープ DT-361 機械動作確認・印刷チェック用機器 nihondensanshimpo1-dt361-6033

日本電産シンポ(NIDEC)製 LEDストロボスコープ DT-361 機械動作確認・印刷チェック用機器 nihondensanshimpo1-dt361-6033

機械動作や印刷中のチェックなどに。長寿命の超高輝度LEDを採用。

静止像の位置を変えることができる位相変更機能を搭載。

日本電産シンポ製、ストロボスコープです。

ストロボスコープは、ストロボによる視覚の残像を利用して動くものを停止しているように見せることで、高速で動く電動機械類の動作確認、流れる印刷物の確認などに利用される機器です。



静止像の位置を変えることができる位相変更機能を搭載。

位相変更機能により、静止させたい位置を変更可能です。

現在の発光位相を基準に、角度設定時0~359°の範囲で1°毎、時間設定時0~最大999msの範囲で1ms毎で変更できます。



ランプには長寿命LEDを採用。

ランプは超高輝度白色LEDを使用しておりますので長寿命です。

※製品寿命ではありません。計算寿命であり、実際の使用条件、環境により寿命は変わります。(メーカーの注意書きより抜粋)





◆関連URL(別サイトにアクセスします)

同型式機種の情報:http://www.nidec-shimpokeisoku.jp/products/05/01/1180dt-361/

※URL先は弊社のサイトではございません。アクセスされるかは自己責任でご判断願います。

※同型式でも、マイナーチェンジなどにより、現品とは一部仕様や形状・色などが異なる場合がございます。

※類似機種や現行機種の情報は、現品とは異なりますので、あくまでも参考程度にご確認ください。

※今後、リンク先サイトのリニューアルやURLの変更などで、上記URLではアクセスできなくなる場合がございます。





◆仕様

用途:AC電源入力型

<内部発振発光>

発光回数:60~120,000fpm

設定精度:±0.02%

計測レンジ設定:60~120,000fpm レンジ又は60~12,000fpm レンジ に設定可能

設定表示分解能(内部発振):

・計測レンジ60~12,000fpm

 60.0~ 3,000.0:0.1fpm、3,000.2~ 6,000.0:0.2fpm、6,000.5~12,000.0:0.5fpm

・計測レンジ:60~120,000fpm

 60~ 30,000:1fpm、30,00.2~ 60,000:2fpm、60,00.5~100,000:5fpm、100,010~120,000:10fpm

発光周波数設定変更機能:発光周波数をダイヤルで任意の値に変更可能。キー操作で発光周波数を現在の2倍、1/2倍に変更可能(キーを押す毎に2倍4倍...、1/2倍1/4倍... に変更)。

位相変更機能:現在の発光位相を基準に、角度設定時0~359°の範囲で1°毎、時間設定時0~最大999msの範囲で1ms毎。

<外部同期発光>

入力インターフェイス:Hi:2.5V~12V、Lo:0~0.5Vの電圧パルス入力 またはオープンコレクタ入力

パルス出力インターフェイス:12Vの電圧パルス出力 パルス幅 :約200μs

同期エッジ切替:立上りエッジ/立下りエッジのいずれかを選択可能

周波数測定範囲:40~35,000fpm

遅延発光可能範囲:60~10,000fpm

位相設定可能範囲:遅延角度:0~359°の範囲で1°毎

遅延時間:0~最大999msの範囲で1ms毎※内部演算処理による遅延時間約30μsが加算されます。

センサ用電源:DC12V/max50mA

(発光幅)角度:0.1~3.6°(/360°)の範囲で0.1°毎に設定可能

(発光幅)時間:最大400μsec

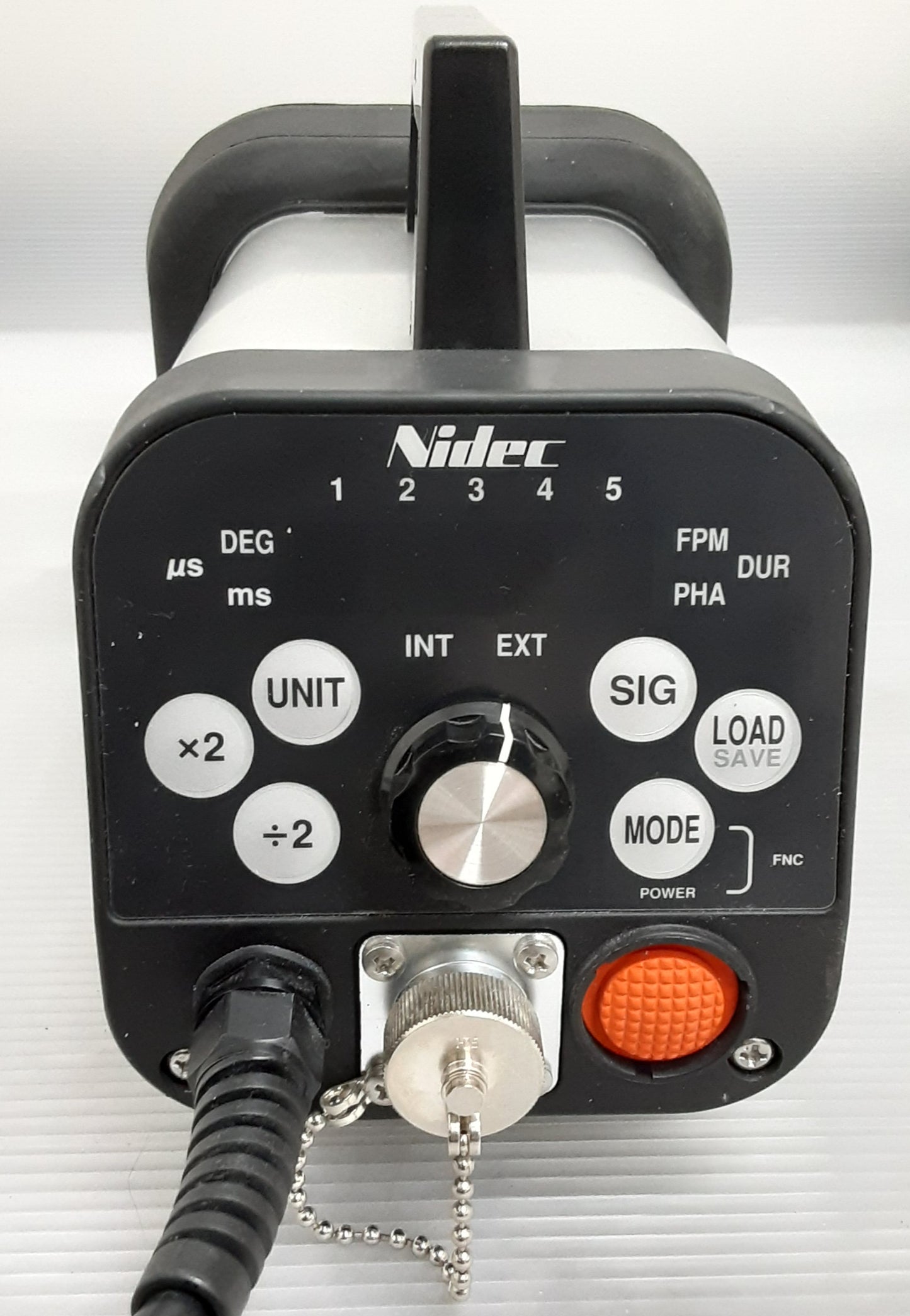

表示器:6桁赤色LED

設定器:多回転エンコーダ、タクトスイッチ

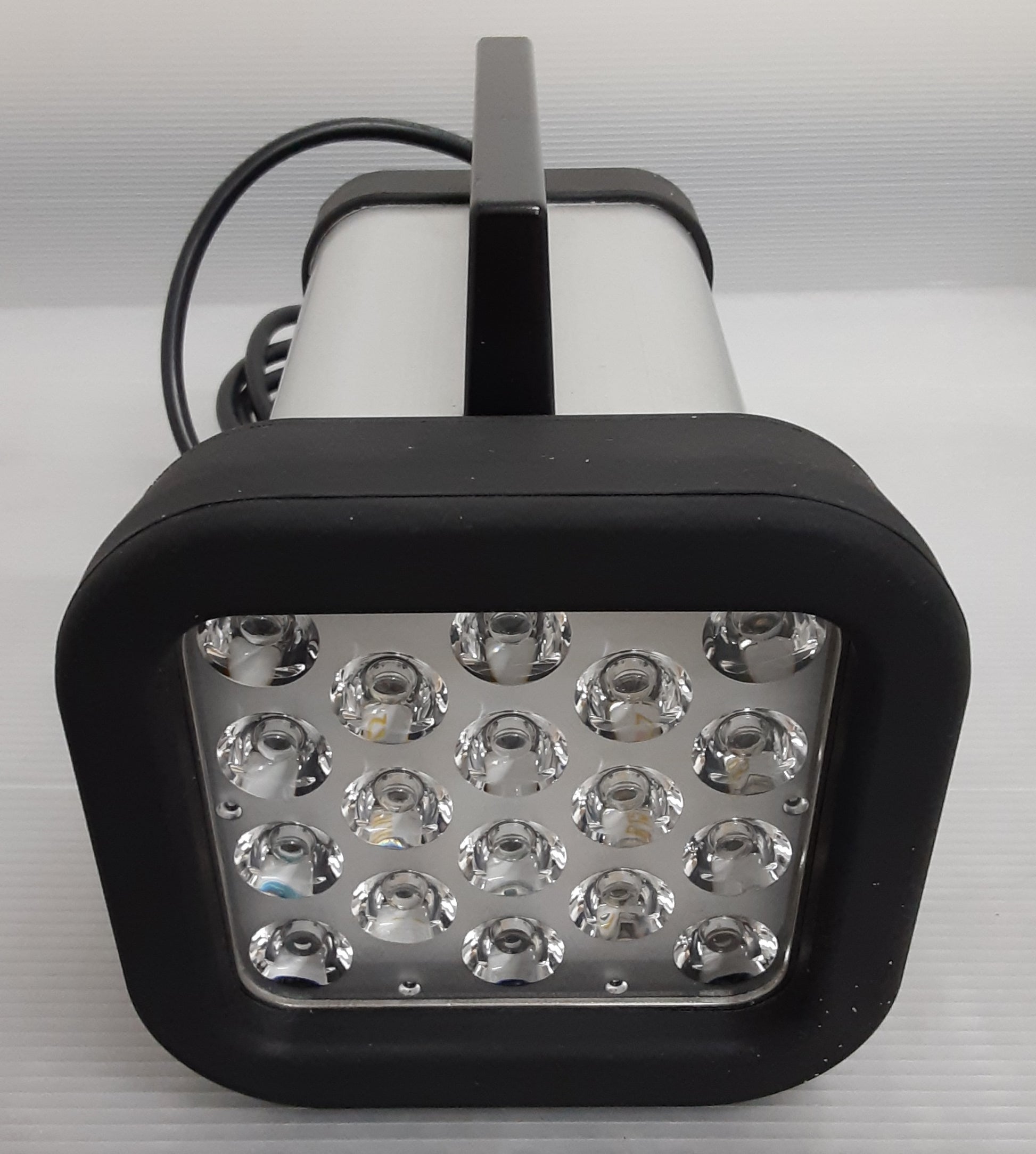

発光源:超高輝度白色LED 18灯

コネクタ:入出力信号コネクタ

メモリ機能:「電源OFF時の設定値の保存」「内部発振時、外部同期時」の設定値をそれぞれ5つずつ保存

オート発光停止:連続発光または1~120分の範囲で1分毎に設定可能

電源:AC100V±10%

使用周囲温度:0~40℃

使用周囲湿度:35~85%RH

使用環境:塵埃、腐食性ガスなきこと

準拠規格:RoHS

保護構造:IP65相当

質量:約1.8kg



特記事項を確認する

保管場所:群馬県

調整状況・出荷目安:ご購入後 清掃・点検・調整作業あり[出荷目安 6~50日]

販売形式:自社販売

メーカー:日本電産シンボ

年式:2019年

取説 or 参考資料の有無:なし

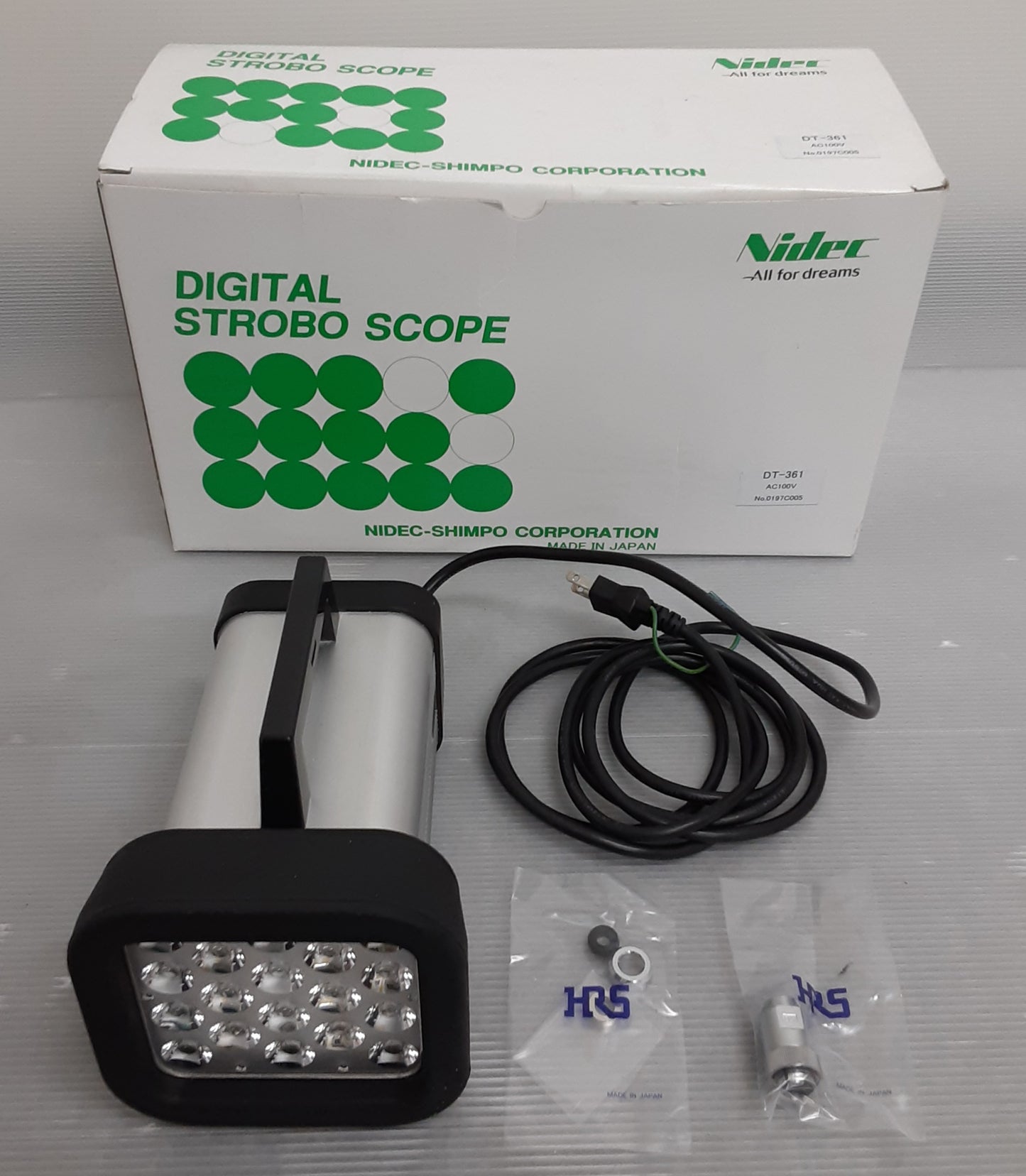

注意事項:写真に写っておりますもので全てです。状態は写真でご確認ください。
